超聲波焊頭設計形狀的選定
  超聲波焊頭設計型狀的選定，一般是以加工面積來決定，設計習慣上會以簡單的幾何體，及易于加工成型作為考慮依據；另外就是以超聲波焊頭幾何型體的特性為準則，如以「增益比」（即振幅放大比）為設計主要考慮因素時，錐體型超聲波焊頭在有增益的超聲波焊頭幾何型體中是增益最小的，而階梯型喇叭，是有增益的焊頭幾何型體中增益最大的。如以「超聲波模具壽命及耐沖擊」考慮，則錐體型喇叭，在有增益的焊頭幾何型體中是最佳的，而階梯型超聲波焊頭，則是有增益的焊頭幾何型體中，壽命及耐沖擊設計風險最大的。

  超聲波焊頭設計型狀的選定，原則上加工面積小時采用「錐體型」，加工面積大時采用「階梯型」，加工面積居中則用「指數型」及「懸煉指數型」；實務上我們亦會設計混合型的超聲波模具，如階梯指數型、階梯錐型或加大壓著面積的階梯型焊頭；如加工特殊需求時，亦會設計幾何型體特殊的超聲波焊頭。

階梯錐體型超聲波焊頭

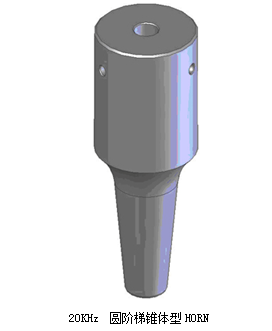

20KHz 圓階梯錐體型HORN

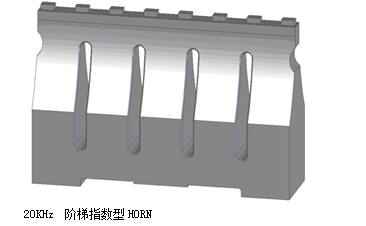

20KHz 階梯指數型HORN
